夏休みの自由工作 LEDで遊んでみました。

今更ながらLEDデビューです。

ゲリラ雷雨やら停滞低気圧やらその他諸々で外に出られない期間を利用し、
夏休みの自由研究代わりにLEDとやらに手を出してみました。

LED化はもはや定番どころか今更感たっぷりのカスタムなのですが
先人達の数倍は苦労したため、記述が膨大になってしまいましたので
細かいことは■Website版 にて。


LED化したのはウィンカーテールランプです。
また、ついでにウィンカーインジケーター&ニュートラルランプも自作してみました。

備忘録として取り付け後の不具合や原因と対策も残しておきたいと思います。





きっかけは以前、リアボックスに■ハイマウントストップランプを装着した事です。
その時は市販のLEDを埋め込んだだけでしたが、省電力&明るさに興味が。

LED仕様のテールやウィンカーを購入しようと思っていたのですが、
なかなか気に入った形の物が見つからず、勉強も兼ねて自作を決意しました。





LEDウィンカー球はとにかく高い!高すぎる!!ってくらい高価です。
ひとつ千円とかします。4球&予備分を考えたら結構な出費となります。

じゃあ自作すれば安く上がるのね!?と思われた方、大きな間違いです。

ウィンカーを4つもつくればLEDもけっこうたくさん必要になりますし
持っていないならば半田ゴテやグルーガン等の工具を揃える必要もあります。

完全に興味と趣味と遊びの世界です。



■Custom LED Shop LED Factory



e0183804_10243628.jpg楽天で購入したLEDパーツが届きました。
ウィンカー用のオレンジ×たくさん
テール用の赤×いっぱい
CRD(後述)×けっこう
異様に硬い基板×数枚



LEDを扱うのは初めてです。出先での不具合が心配なので、
今回は既存のウィンカーケースを使うことにしました。

金口ソケットを流用しておけば、緊急時にホームセンターとかで
ウィンカー球を調達できますし、交換も簡単に行えますのでね。

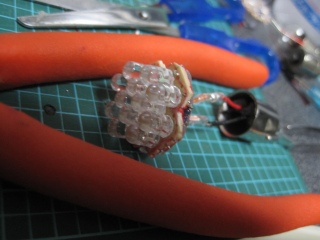

e0183804_10253012.jpgいきなりですが
ハンダ付けが終わったら
グルーガンでコーティング。
固定はもちろんのこと、
防水と防振も兼ねています。



9Vの四角い電池で点灯テストを行いながら作業を進めました。



テールライトはケースから自作することにしました。

e0183804_10265652.jpgといいますのも、もともとは赤いレンズの
ルーカスタイプがついていたのですが
固定ボルトの周辺が割れてしまい、
再利用が厳しい状況だったのです。

雨が入ってユニットごと交換した
経験もあるので、今回は自作ケースで
ガッチガチにコーティングするつもりです。

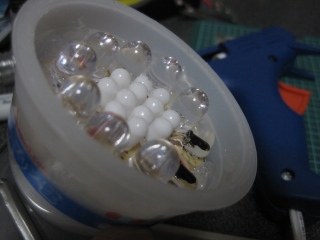

中心部が常時点灯のテールです(拡散キャップを被せてみました)
周囲の大きなLEDがブレーキと連動しています。

下方を向いているのはナンバー照射灯(白色)です。


e0183804_10302680.jpgケースをどうしようか
考えに考えましたが、
なめらかプリン!
これに決まりです!!




プッチンプリンとの死闘を経て採用されたメイトーのなめらかプリン
どちらも美味しくて好きなのですが、底部の形状と適度な乳白色っぽい透明度、
何より取り付けサイズが専用品かと思う程ピッタリ!!

レンズの部分は綿棒の蓋と百均のファイルを使ってみました。

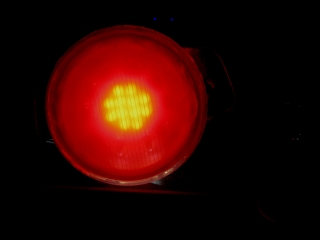

実物は画像よりももっと光量の差が分かりやすく明るいです。


e0183804_1035271.jpg無事に装着できました。
実はウィンカーだけは
後日作り直しました。







自宅で眠っていたエレキギターのパーツを使って
ウィンカーインジケーターとニュートラルランプを
備えたユニットを作ってみました。

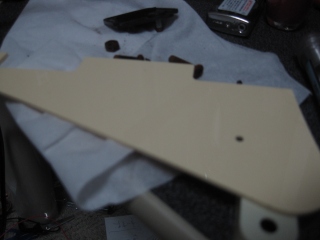

材料はシングルピックアップカバー&レスポール用のピックガードです。

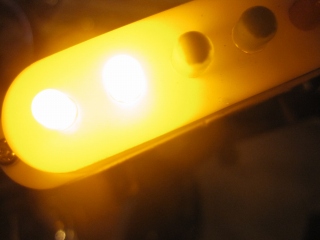

綺麗に光ってくれました!
純正ハンドルを見る度に羨ましかったウィンカーインジケーターと
場所的に見え辛かったニュートラルランプがいい感じに装着されました。

■website版 おまけ編





この後、回路がショートしたり、ウィンカーが点きっぱなしになったり、
結局1から作り直したりと、トラブルもありました。

詳細は■コチラ トラブル対処編です。





トラブルも不具合も作り直しも喰らいましたが、何とか終えることが出来ました。
夏休みの宿題を溜め込んだまま迎えた、いつかの8月31日を思い出しました。






こんなもん誰も作んねーとは思いますが、詳しい作り方&作業内容は
■コチラ にまとめておきますので
お暇だったらぜひ覗いてみて下さいな。
