カブのウィンカー交換 ついでに位置も変更 準備編

素人でも出来る?カブ90のウィンカー交換&ウィンカー位置変更 !準備編。

やっと決心が付いて、ウィンカー購入!!!
アイリスの箱をつけたため、見えにくくなっていたウィンカーの位置変更します。
やり方も分かってないのですが頑張って移動させます!

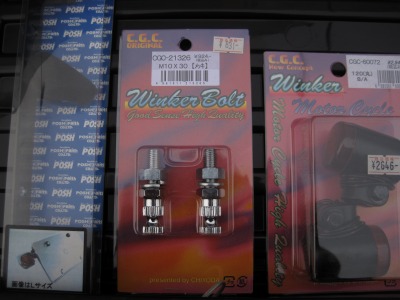

取り付けステー・ウィンカーボルト・本体/バルブ(電球)は別売り
(1200円   792円   2520円)・税抜きです

ステーはPOSH(ポッシュ?)というメーカー
本体とボルトは千代田(CHIYODA)って書いてありました。
バルブは現状の物から移植予定。

ナンバープレートの後ろ側にステーを取り付けてボルトを入れ、
ウィンカーを取り付けます。
(購入先:NAP'S 練馬店。ちょっと緊張してボルトの径を間違えて購入したり・・・)

今回は小さな丸型ウィンカーをチョイス。
シンプルで可愛らしい筒状のウィンカーです。

車体と合わせてみました。こんな感じ?




すぐにでも取り付け作業を始めたかったのですが、先日の雪が地面を濡らしており
作業もしづらく、ホコリのような雨が降り止まないので、取り敢えず室内で。

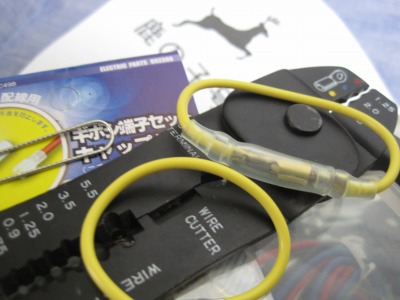

昨日の夜、圧着工具を引っ張り出してギボシ端子取り付けの練習をしてました。

まあまあ上手く出来ました!!

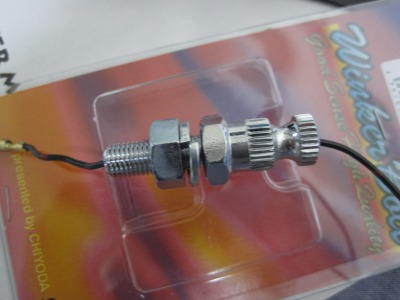

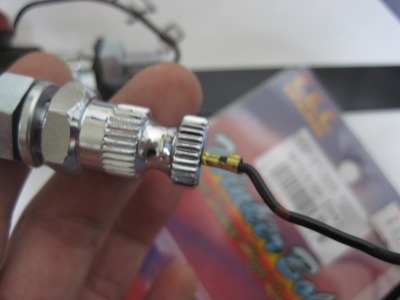

プレートとウィンカー本体を繋ぐボルトは空洞になっています。



この穴の中にウィンカー本体から伸びている線(プラス)を通して使います。



上手く通りました。

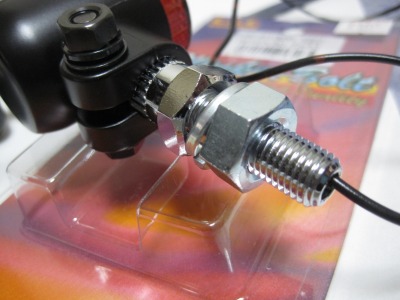

こんな感じで付くはずです。

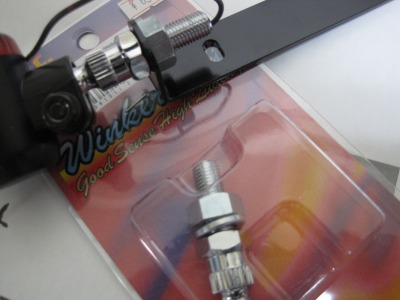

ウィンカー本体のネジを抜いてから、先程線を通したボルトを挿入します。
しっかり入ったら本体のネジを戻して、ボルトをプレートに固定。





↑↑ 本来は、最後のナットを締める前に、アースに繋ぐ為の金具付きの線(緑)を
咬ませておきます。(市販パーツも有るし、自作でも出来そうです)



とにかく順番を考えながら嵌めていきましょう。

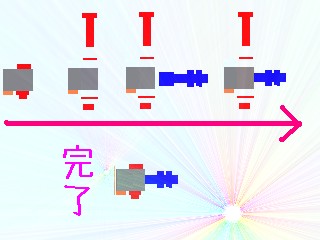

嵌める順番はこんな感じでおk


メーカーや仕様にもよるでしょうが、プレートを通してから、ボルトには、
アースの金具・ワッシャー(スプリングワッシャー)・ナットの順番。

手順を間違えると、いちいち配線をくぐらせてからやり直す事になるので
ちょっとめんどいです。

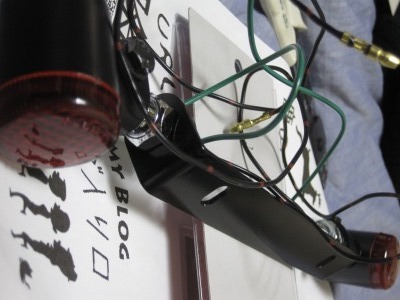

後はこいつを実際に車体に取り付けるだけです。
(僕にとっては、これが難関)

続きます。週末にはUPできると思います。気持ちが熱いうちに!!
